JK86HSN120 NEMA34 Encoderli Step Motor - Soketli
Kategori
Stok Kodu
NEMA34.009

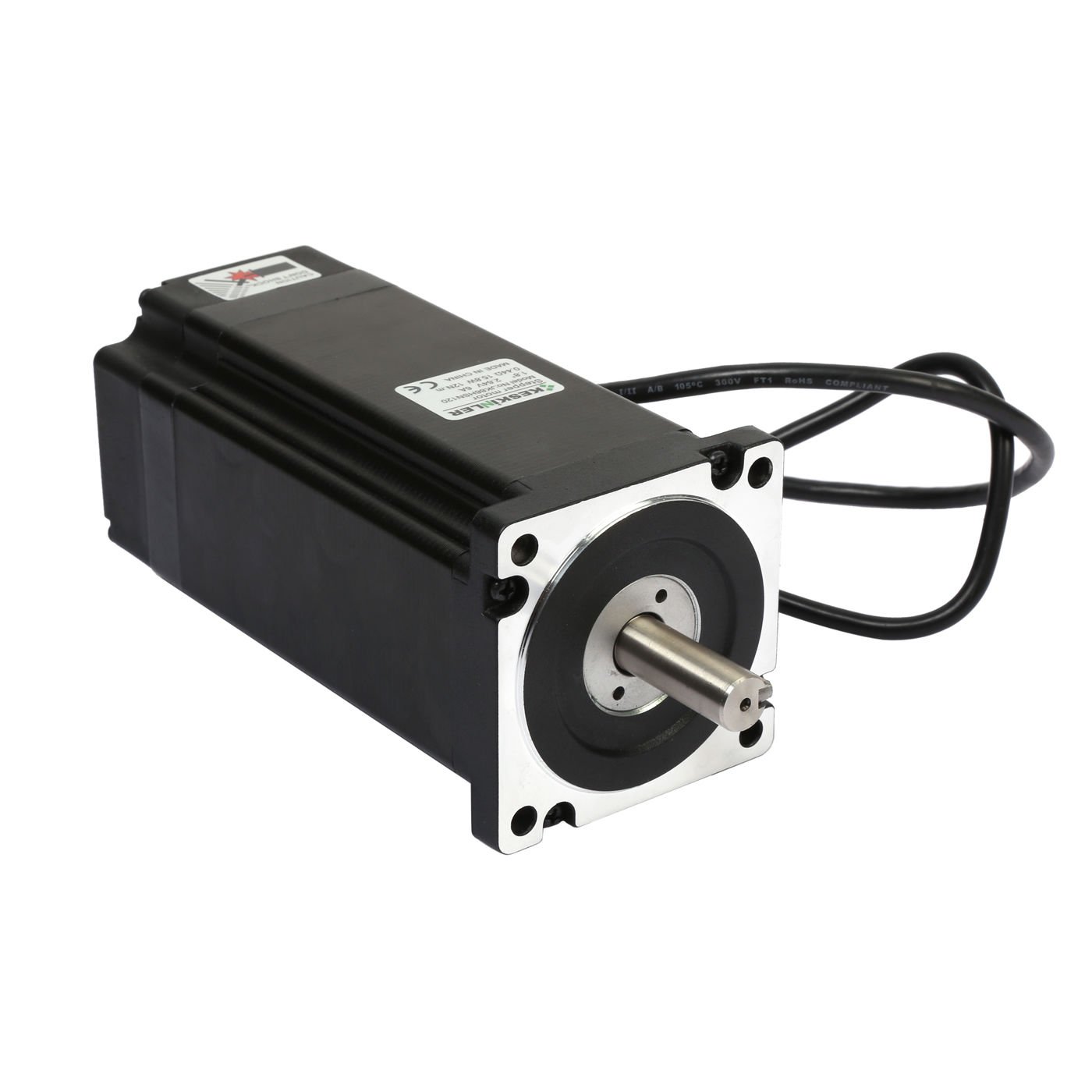

JK86HSN120 NEMA34 Encoderli Step Motor
JK86HSN120 NEMA34 Encoderli Step Motor, özellikle hassas konumlandırma gereken projelerinizde, makine imalatında, üretim yaptığınız çeşitli makinelerde kullanabileceğiniz bir motor çeşididir. Encoderli step motorlar closed loop yani kapalı devre step motor ismiyle de anılmaktadır.
3D Çizim Dosyası
3D Çizim Dosyası
Özellikler:
- Açı Değeri: 1.8 derece
- Voltaj: 2.64 V
- Tepe Akım Değeri: 6 A
- Tork: 12 N.m
- Ağırlık: 5.6 kg

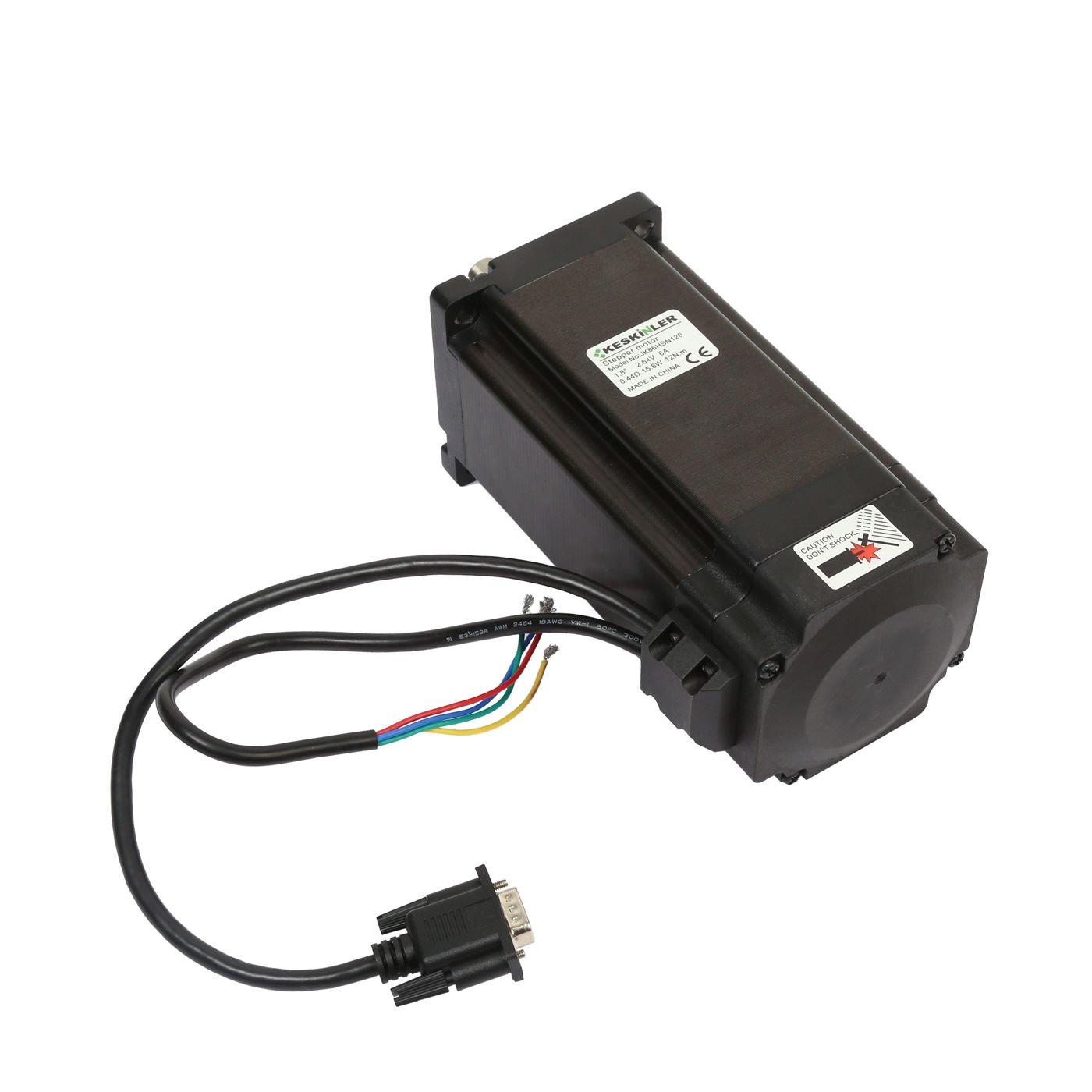

Kablo Renkleri:
- Kırmızı: A+
- Yeşil: A-
- Sarı: B+
- Mavi: B-

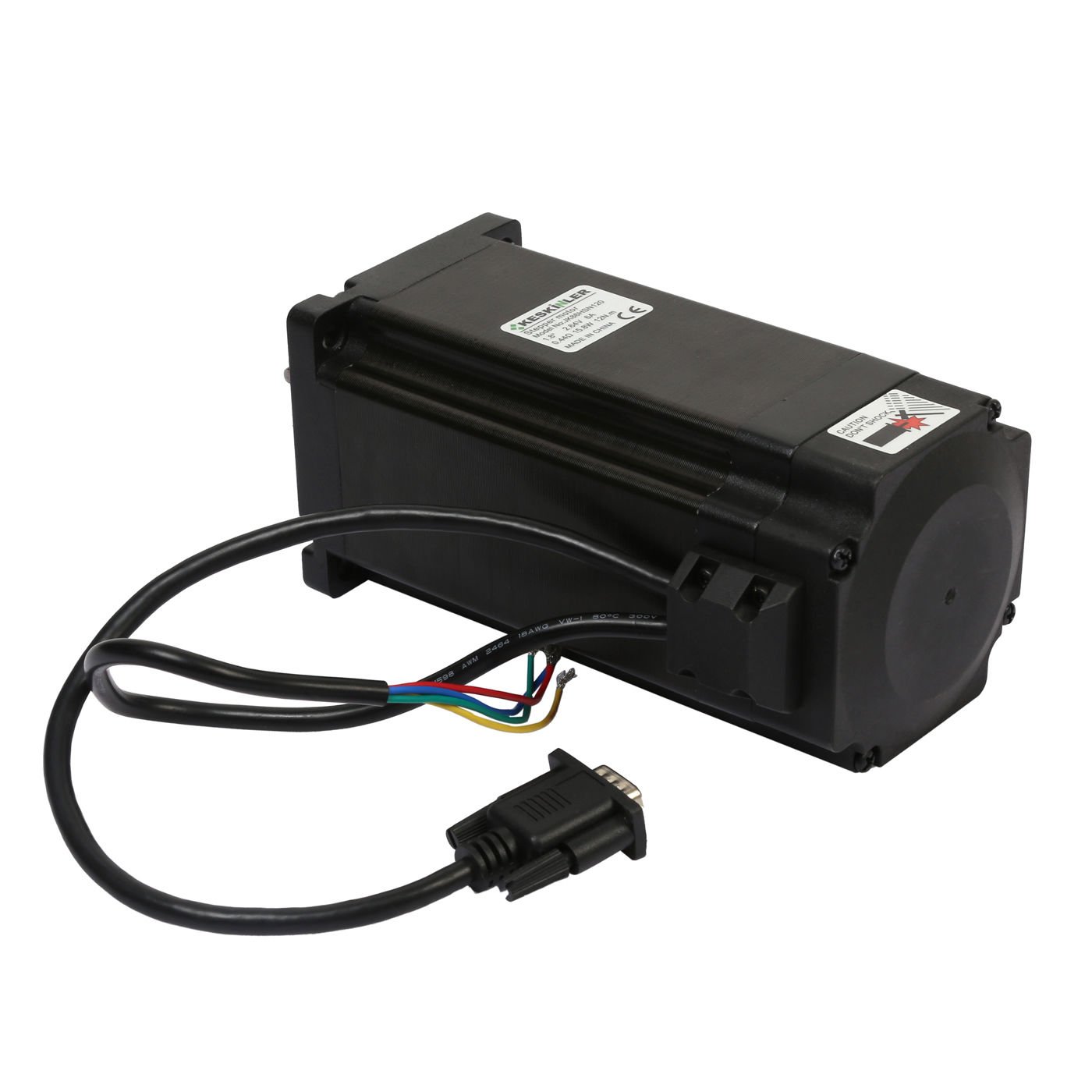

Enkoder Bağlantısı:
- EA+: Siyah
- EA-: Mavi
- EB+: Sarı
- EB-: Yeşil
- Vcc: Kırmızı
- EGND: Beyaz
Teknik Çizim:
